Desert Cut® – VHM-Fräser

für die Trockenbearbeitung

Fräser

Fräser-Freigestellt

Fräser - Sonderlängen

Die Desert Cut® Reihe wurde entwickelt, um die Bearbeitung von Aluminium Profilen erheblich zu verbessern. Vor allem durch den Entfall jeglicher Kühlschmierstoffe ergeben sich zahlreiche Vorteile. Eine ausführliche Beschreibung aller Vorteile, welche durch den Einsatz der Desert Cut® Werkzeuge resultieren, finden Sie unter folgendem Link:

Desert Cut® Vorteile

VHM-Fräser – 1,5xD

für die Trockenbearbeitung

zur Übersicht

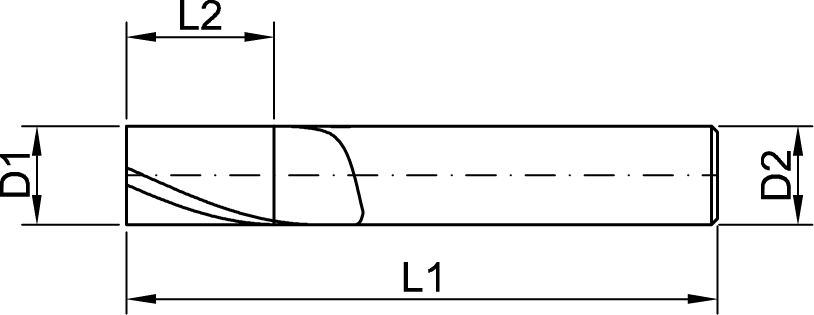

D1 = Schneidendurchmesser	D2 = Schaftdurchmesser
L1 = Gesamtlänge	L2 = Schneidenlänge

Schnittgeschwindigkeit vc (m/min) = 150-300
Vorschub pro Zahn fz (mm) = 0,07-0,25
Ab ø 12mm nach DIN ISO 1960 G6.3 gewuchtet

D1 = Schneidendurchmesser

D2 = Schaftdurchmesser

L1 = Gesamtlänge

L2 = Schneidenlänge

Schnittgeschwindigkeit vc (m/min) = 150-300

Vorschub pro Zahn fz (mm) = 0,07-0,25

Ab ø 12mm nach DIN ISO 1960 G6.3 gewuchtet

Artikel Nr.	D1 (mm)	D2 (mm)	L1 (mm)	L2 (mm)	Z
DC-109020	2	6	50	4	1
DC-109030	3	6	50	6	1
DC-109040	4	6	50	4	1
DC-109050	5	6	50	7,5	1
DC-109060	6	6	50	9	1
DC-109070	7	8	50	10,5	1
DC-109080	8	8	50	12	1
DC-109090	9	10	60	13,5	1
DC-109100	10	10	60	15	1
DC-109110	11	12	73	16,5	1
DC-109120	12	12	73	18	1
DC-109130	13	14	75	19,5	1
DC-109140	14	14	75	21	1
DC-109150	15	16	82	22,5	1
DC-109160	16	16	82	24	1
DC-109170	17	18	84	25,5	1
DC-109180	18	18	84	27	1
DC-106211	20	20	140	30	1

Für mehr Informationen, persönliche Beratung,
maßgeschneiderte Werkzeuge oder einem
individuellen Angebot bitten wir um Kontaktaufnahme.

Kontakt

VHM-Fräser mit Freistellung – 1,5×D

für die Trockenbearbeitung

zur Übersicht

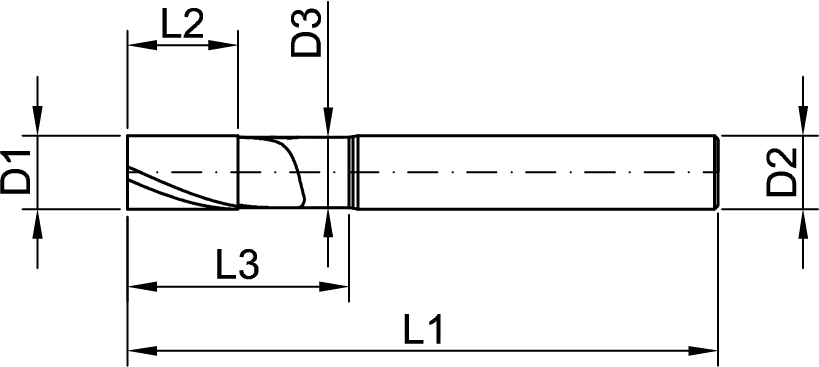

D1 = Schneidendurchmesser	D2 = Schaftdurchmesser
D3= Durchmesser Freistellung	L1 = Gesamtlänge
L2 = Schneidenlänge	L3= Länge Freistellung

Schnittgeschwindigkeit vc (m/min) = 150-300
Vorschub pro Zahn fz (mm) = 0,07-0,25
Ab ø 12mm nach DIN ISO 1960 G6.3 gewuchtet

D1 = Schneidendurchmesser

D2 = Schaftdurchmesser

D3 = Durchmesser Freistellung

L1 = Gesamtlänge

L2 = Schneidenlänge

L3 = Länge Freistellung

Schnittgeschwindigkeit vc (m/min) = 150-300

Vorschub pro Zahn fz (mm) = 0,07-0,25

Ab ø 12mm nach DIN ISO 1960 G6.3 gewuchtet

Artikel Nr.	D1/D3 (mm)	D2 (mm)	L1 (mm)	L2/L3 (mm)	Z
DC-109020UC	2/2	6	50	4/10	1
DC-109030UC	3/3	6	50	4/10	1
DC-109040UC	4/4	6	50	6/12	1
DC-109050UC	5/5	6	50	7,5/15	1
DC-109060UC	6/6	6	50	9/17	1
DC-109070UC	7/7	8	50	10,5/18	1
DC-109080UC	8/8	8	50	12/18	1
DC-109090UC	9/9	10	60	13,5/20	1
DC-109100UC	10/10	10	60	15/20	1
DC-109110UC	11/11	12	73	16,5/25	1
DC-109120UC	12/12	12	73	18/25	1
DC-109130UC	13/13	14	75	19,5/28	1
DC-109140UC	14/14	14	75	21/30	1
DC-109150UC	15/15	16	82	22,5/35	1
DC-109160UC	16/16	16	82	24/35	1
DC-109170UC	17/17	18	84	25,5/37	1
DC-109180UC	18/18	18	84	27/37	1

Für mehr Informationen, persönliche Beratung,
maßgeschneiderte Werkzeuge oder einem
individuellen Angebot bitten wir um Kontaktaufnahme.

Kontakt

VHM-Fräser mit Freistellung – Sonderlängen

für die Trockenbearbeitung

zur Übersicht

D1 = Schneidendurchmesser	D2 = Schaftdurchmesser
D3= Durchmesser Freistellung	L1 = Gesamtlänge
L2 = Schneidenlänge	L3= Länge Freistellung

Schnittgeschwindigkeit vc (m/min) = 150-300
Vorschub pro Zahn fz (mm) = 0,07-0,25
Ab ø 12mm nach DIN ISO 1960 G6.3 gewuchtet

D1 = Schneidendurchmesser

D2 = Schaftdurchmesser

D3 = Durchmesser Freistellung

L1 = Gesamtlänge

L2 = Schneidenlänge

L3 = Länge Freistellung

Schnittgeschwindigkeit vc (m/min) = 150-300

Vorschub pro Zahn fz (mm) = 0,07-0,25

Ab ø 12mm nach DIN ISO 1960 G6.3 gewuchtet

Artikel Nr.	D1/D3 (mm)	D2 (mm)	L1 (mm)	L2/L3 (mm)	Z
DC-106412	2/2	4	40	7/10,4	1
DC-10 400	3/3	4	50	9/13,9	1
DC-106413	3/-	3	38	7/-	1
DC-106401	4/3,8	6	57	11/18	1
DC-106414	4/-	4	50	8/-	1
DC-106415	5/4,8	6	57	15/19,4	1
DC-106402	6/5,7	6	65	18/28	1
DC-106416	6/-	6	100	25/-	1
DC-106403	8/7,7	8	63	19/26	1
DC-106404-1	8/-	8	75	32/-	1
DC-106417	10/9,5	10	80	30/38	1
DC-106418	10/-	10	100	40/-	1
DC-106419-1	12/11,5	12	83	26/36	1
DC-106420-1	12/-	12	100	48/-	1
DC-106421-1	16/15,5	16	108	48/58	1
DC-106498-1	16/-	16	150	80/-	1

Für mehr Informationen, persönliche Beratung,
maßgeschneiderte Werkzeuge oder einem
individuellen Angebot bitten wir um Kontaktaufnahme.

Kontakt

VHM-Fräser – Zoll-Ausführung

für die Trockenbearbeitung

zur Übersicht

D1 = Schneidendurchmesser	D2 = Schaftdurchmesser
D3= Durchmesser Freistellung	L1 = Gesamtlänge
L2 = Schneidenlänge	L3= Länge Freistellung

Schnittgeschwindigkeit vc (m/min) = 150-300
Vorschub pro Zahn fz (mm) = 0,07-0,25
Ab ø 12mm nach DIN ISO 1960 G6.3 gewuchtet

D1 = Schneidendurchmesser

D2 = Schaftdurchmesser

D3 = Durchmesser Freistellung

L1 = Gesamtlänge

L2 = Schneidenlänge

L3 = Länge Freistellung

Schnittgeschwindigkeit vc (m/min) = 150-300

Vorschub pro Zahn fz (mm) = 0,07-0,25

Ab ø 12mm nach DIN ISO 1960 G6.3 gewuchtet

Artikel Nr.	D1 & D2 (in)	D3 (mm)	L1 (mm)	L2/L3 (mm)	Z
DC-107340	1/4″	6	50	10/18	1
DC-107291	1/4″	-	50	10/-	1
DC-107341	3/8″	9,3	60	15/20	1
DC-107292	3/8″	-	60	15/-	1
DC-107342	1/2″	12,3	80	19/26	1
DC-107293	1/2″	-	73	19/-	1
DC-107339	5/8″	15,5	90	24/34	1
DC-107343	3/4″	19	110	30/45	1
DC-107344	1″	25,3	120	40/50	1

Für mehr Informationen, persönliche Beratung,
maßgeschneiderte Werkzeuge oder einem
individuellen Angebot bitten wir um Kontaktaufnahme.

Kontakt

VHM-Schruppfräser

für die Trockenbearbeitung

zur Übersicht

D1 = Schneidendurchmesser	D2 = Schaftdurchmesser
L1 = Gesamtlänge	L2 = Schneidenlänge
EF = Eckenfase

Schnittgeschwindigkeit vc (m/min) = 150-300
Vorschub pro Zahn fz (mm) = 0,14-0,3

D1 = Schneidendurchmesser

D2 = Schaftdurchmesser

L1 = Gesamtlänge

L2 = Schneidenlänge

EF = Eckenfase

Schnittgeschwindigkeit vc (m/min) = 150-300

Vorschub pro Zahn fz (mm) = 0,07-0,25

Artikel Nr.	D1/D2 (mm)	EF (mm)	L1 (mm)	L2 (mm)	Z
DC-110099	12	0,2x45°	84	40	3
DC-110267	16	0,35x45°	104	45	3
DC-108268	20	0,4x45°	122	60	3

Für mehr Informationen, persönliche Beratung,
maßgeschneiderte Werkzeuge oder einem
individuellen Angebot bitten wir um Kontaktaufnahme.

Kontakt

VHM-Entgrater 90°

für die Trockenbearbeitung

zur Übersicht

D1 = Schneidendurchmesser	D2 = Schaftdurchmesser
L1 = Gesamtlänge	L2 = Schneidenlänge
EFW = Eckenfasenwinkel

Schnittgeschwindigkeit vc (m/min) = 150-300
Vorschub pro Zahn fz (mm) = 0,07-0,3

D1 = Schneidendurchmesser

D2 = Schaftdurchmesser

L1 = Gesamtlänge

L2 = Schneidenlänge

EFW = Eckenfasenwinkel

Schnittgeschwindigkeit vc (m/min) = 150-300

Vorschub pro Zahn fz (mm) = 0,07-0,3

Artikel Nr.	D1/D2 (mm)	EFW (°)	L1 (mm)	L2 (mm)	Z
DC-110156	4	45°	50	1,9	1
DC-110157	6	45°	50	2,85	1
DC-110158	8	45°	60	3,8	1
DC-110159	10	45°	66	4,75	1

Für mehr Informationen, persönliche Beratung,
maßgeschneiderte Werkzeuge oder einem
individuellen Angebot bitten wir um Kontaktaufnahme.

Kontakt

Roboterbearbeitung – VHM-Fräser

für die Trockenbearbeitung

zur Übersicht

Um die instabilen Bedingungen beim Roboterfräsen auszugleichen, haben wir unser Desert Cut-Programm um einen zweischneidigen VHM-Fräser erweitert. Die zusätzliche Schneidkante und die optimierte Schneidkantengeometrie ermöglichen eine erhöhte Prozesssicherheit, Effizienz und Werkzeugstandzeit beim Roboterfräsen.

D1 = Schneidendurchmesser	D2 = Schaftdurchmesser
D3= Durchmesser Freistellung	L1 = Gesamtlänge
L2 = Schneidenlänge	L3= Länge Freistellung

Schnittgeschwindigkeit vc (m/min) = 150-300
Vorschub pro Zahn fz (mm) = 0,07-0,25

D1 = Schneidendurchmesser

D2 = Schaftdurchmesser

D3 = Durchmesser Freistellung

L1 = Gesamtlänge

L2 = Schneidenlänge

L3 = Länge Freistellung

Schnittgeschwindigkeit vc (m/min) = 150-300

Vorschub pro Zahn fz (mm) = 0,07-0,25

Artikel Nr.	D1/D2 (mm)	D3 (mm)	L1 (mm)	L2/L3 (mm)	Z
DC-129030	3	2.9	50	11/14	2
DC-129040	4	3.7	54	13/16	2
DC-129050	5	4.7	54	15/18	2
DC-129060	6	5.7	64	16/21	2
DC-129080	8	7.5	70	22/27	2
DC-129100	10	9.5	72	25/32	2

Für mehr Informationen, persönliche Beratung,
maßgeschneiderte Werkzeuge oder einem
individuellen Angebot bitten wir um Kontaktaufnahme.

Kontakt

Fensterbau – VHM-Fräser

für die Trockenbearbeitung

zur Übersicht

Mit der Erweiterung unseres Desert Cut® Programms für den Fenster- und Fassadenbau setzen wir neue Maßstäbe durch die Ermöglichung der Trockenbearbeitung. Effizient. Sauber. Zukunftsorientiert.

Die kurze Schneidenlänge sorgt für maximale Stabilität und ein außergewöhnlich ruhiges Laufverhalten – selbst bei der Bearbeitung filigraner, dünnwandiger Profile. Weniger Vibration, höhere Präzision, konstant saubere Ergebnisse.

Gleichzeitig ermöglicht die vergrößerte Freistellung eine präzise Bearbeitung der Profilunterseite.

Das Ergebnis: präzise Konturen, hochwertige Oberflächen und ein zuverlässiger Prozess. Entwickelt für Effizienz.

Gleichzeitig ermöglicht die vergrößerte Freistellung eine präzise Bearbeitung der Profilunterseite.

Das Ergebnis: präzise Konturen, hochwertige Oberflächen und ein zuverlässiger Prozess. Entwickelt für Effizienz.

D1 = Schneidendurchmesser	D2 = Schaftdurchmesser
D3= Durchmesser Freistellung	L1 = Gesamtlänge
L2 = Schneidenlänge	L3= Länge Freistellung

Schnittgeschwindigkeit vc (m/min) = 150-300
Vorschub pro Zahn fz (mm) = 0,07-0,25

D1 = Schneidendurchmesser

D2 = Schaftdurchmesser

D3= Durchmesser Freistellung

L1 = Gesamtlänge

L2 = Schneidenlänge

L3= Länge Freistellung

Schnittgeschwindigkeit vc (m/min) = 150-300

Vorschub pro Zahn fz (mm) = 0,07-0,25

Artikel Nr.	D1/D3 (mm)	D2 (mm)	L1 (mm)	L2/L3 (mm)	Z
DC-600226	4/3,85	8	70	10/24	1
DC-600227	5/4,85	8	70	10/24	1
DC-600228	5/4,85	8	80	10/40	1
DC-600229	8/7,85	10	88	10/45	1
DC-600230	10/9,85	10	90	10/45	1
DC-600231	10/9,85	12	107	10/60	1
DC-600232	10/9,85	12	130	10/85	1
